ĐẤU NỐI SAO TAM GIÁC – HƯỚNG DẪN CÁCH ĐẤU MẠCH KHỞI ĐỘNG SAO TAM GIÁC – HOẠT ĐỘNG HIỆU QUẢ 100%

Bạn đang tìm cách đấu nối sao tam giác cho động cơ điện để khởi động động cơ êm hơn, giảm dòng khởi động và bảo vệ hệ thống? Bài viết này sẽ hướng dẫn chi tiết cách đấu nối sao tam giác cho động cơ, cách đấu mạch sao tam giác kèm sơ đồ minh họa rõ ràng, giúp bạn dễ dàng áp dụng cho cả động cơ không đồng bộ 3 pha trong công nghiệp lẫn dân dụng. Dù bạn là kỹ thuật viên mới vào nghề hay người đã có kinh nghiệm, phần hướng dẫn này sẽ giúp bạn thực hiện đấu nối sao tam giác đúng chuẩn, an toàn và hiệu quả.

1. LÝ THUYẾT VỀ CÁCH ĐẤU NỐI SAO TAM GIÁC

a. Đấu nối sao (Y)

• Cấu hình:
  • Ba đầu cuộn dây được nối chung lại một điểm gọi là điểm trung tính (N).
  • Ba đầu còn lại được nối với ba pha R, S, T (hoặc L1, L2, L3).

• Đặc điểm:
  • Điện áp dây (pha-pha) lớn hơn điện áp pha (pha-trung tính) √3 lần:

 Ud = √3.Up

• Dòng điện dây bằng dòng điện pha:

Id​=Ip

• Thường dùng khi:
  • Khởi động động cơ (giảm dòng khởi động).
  • Cần điện áp thấp cho cuộn dây (ví dụ: dùng động cơ 380V đấu sao từ nguồn 380V).

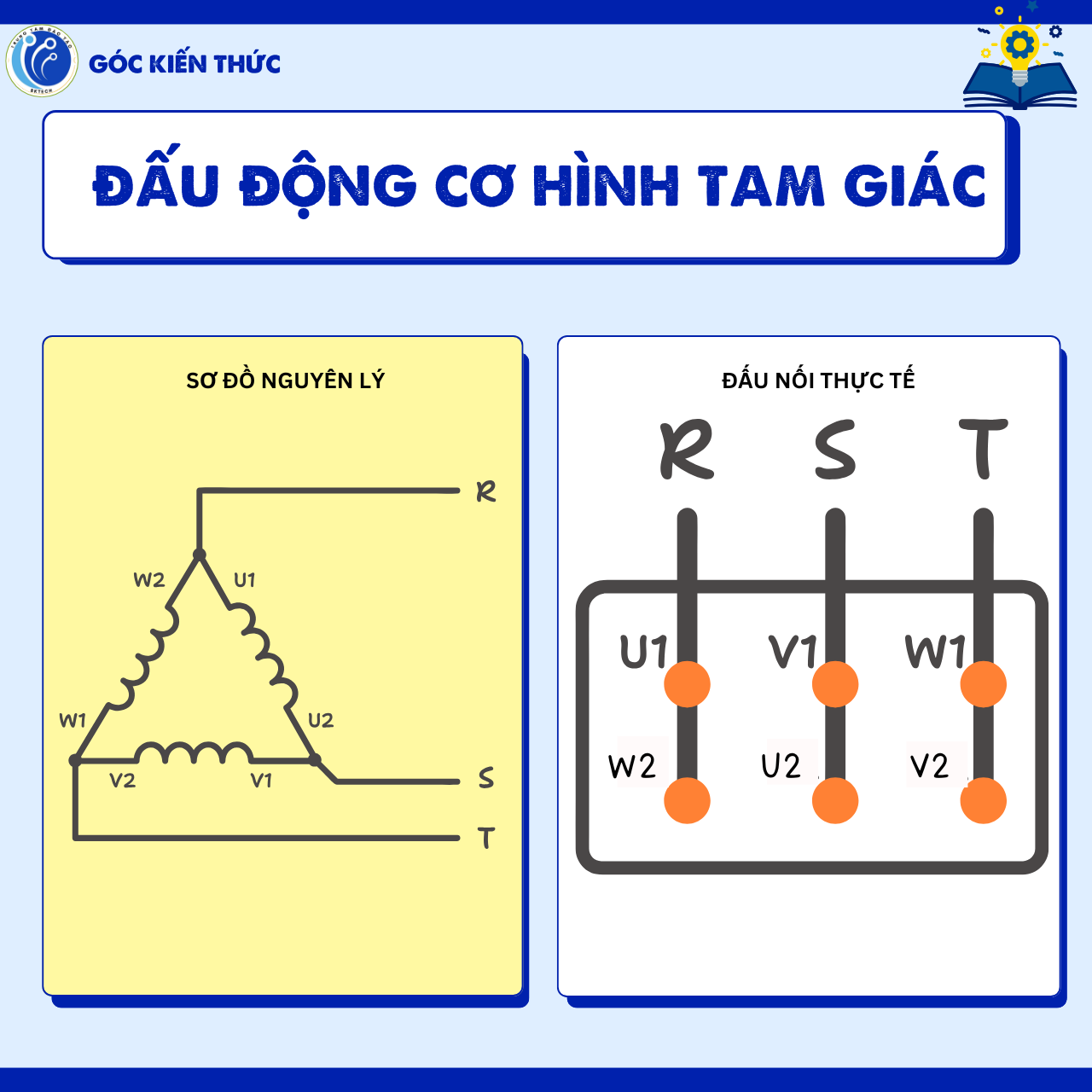

b. Đấu nối tam giác (Δ)

• Cấu hình:
  • Mỗi cuộn dây nối từ đầu pha này sang đầu pha kia, tạo thành hình tam giác.
  • Mỗi điểm nối của hai cuộn dây nối trực tiếp vào một pha R, S, T.

• Đặc điểm:
  • Điện áp dây = điện áp pha:

 Ud​=Up

• Dòng điện dây lớn hơn dòng điện pha √3 lần:

 Id = √3.Ip

• Thường dùng khi:
  • Động cơ hoạt động bình thường.
  • Động cơ cần công suất lớn.
  • Cuộn dây thiết kế điện áp thấp hơn nguồn (ví dụ: động cơ 220V/380V đấu tam giác từ nguồn 380V)

c. Ứng dụng của đấu nối sao – tam giác

• Đấu nối sao – tam giác trong mạch khởi động để hạn chế dòng khởi động lớn, người ta dùng phương pháp khởi động sao (Y) trước, sau một thời gian sẽ chuyển sang tam giác (Δ) để chạy bình thường.
• Đấu nối sao – tam giác áp dụng với động cơ có hai cấp điện áp định mức (ví dụ: 220V/380V).

d. Hướng dẫn lựa chọn kiểu đấu nối sao – tam giác cho động cơ

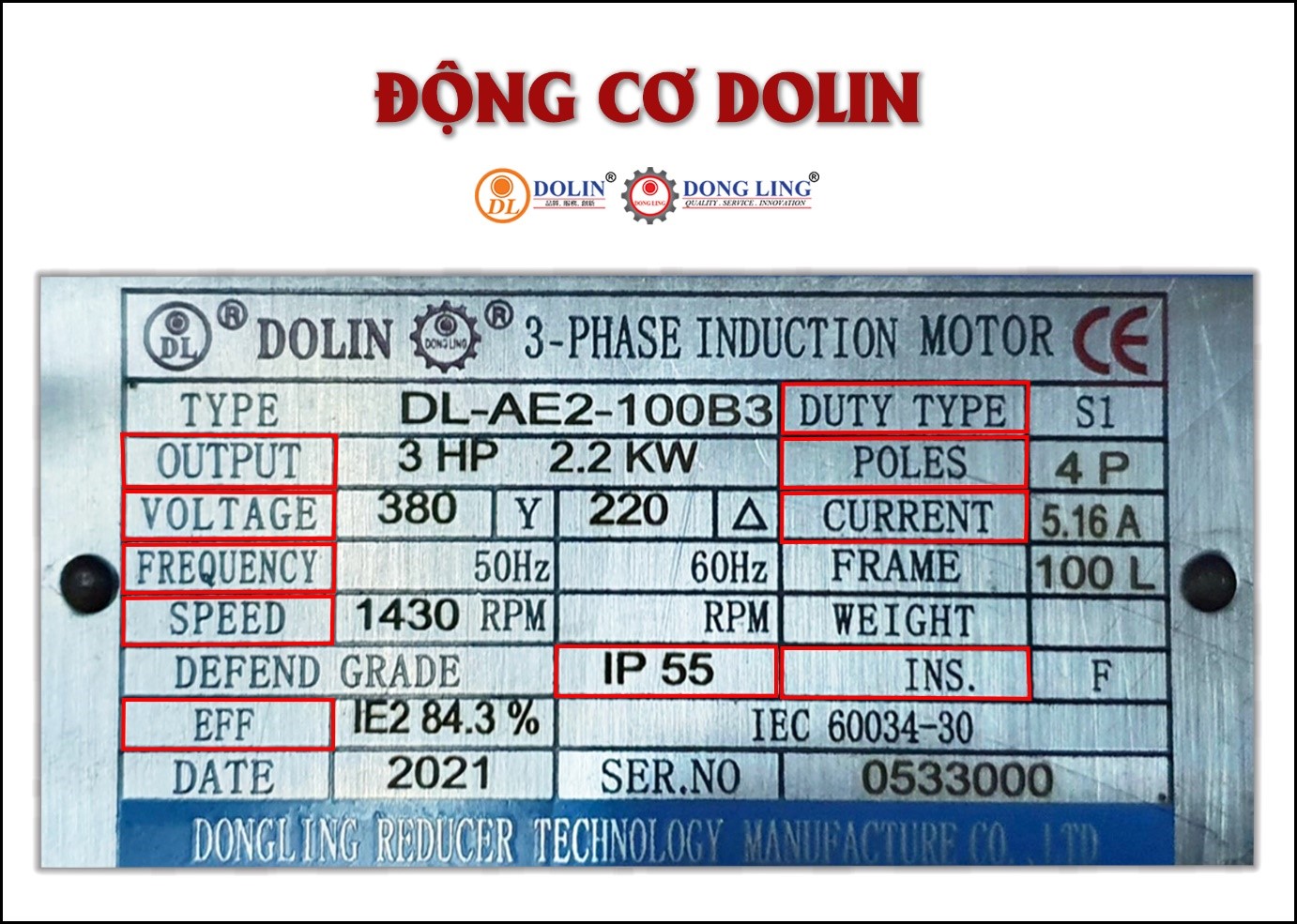

Cách đọc tên nhãn động cơ:

Ở phần Voltage (Điện áp), ta thấy có ghi 380Y – 220Δ. Điều này có nghĩa là điện áp định mức của động cơ khi đấu nối kiểu sao là 380V, khi đấu nối kiểu tam giác là 220V. Cho nên ta cần lưu ý đến điện áp lưới điện đang sử dụng để chọn cách đấu nối động cơ sao cho hợp lý.

• Nếu bạn đang sử dụng lưới điện 220V, hãy đấu nối động cơ theo kiểu tam giác (Idm = 220V). Nếu đấu nối động cơ theo kiểu sao (Idm = 380V), động cơ sẽ bị non tải do không nhận đủ điện áp cấp.
• Nếu bạn đang sử dụng lưới điện 380V, hãy đấu nối động cơ theo kiểu sao (Idm = 380V). Nếu đấu nối động cơ theo kiểu tam giác (Idm = 220V), động cơ sẽ bị quá tải do điện áp cấp vượt ngưỡng định mức.

Kết luận: trước khi đấu nối sao tam giác cho động cơ, hãy kiểm tra kĩ tên nhãn của động cơ, cũng như điện áp lưới điện bạn đang sử dụng, để lựa chọn đấu nối động cơ phù hợp, tránh việc hỏng hóc động cơ ngoài ý muốn

2. ĐẤU NỐI SAO TAM GIÁC CHO ĐỘNG CƠ TRONG THỰC TẾ

a. Các thành phần cơ bản trong sơ đồ đấu nối sao tam giác

• L1, L2, L3, N: 3 dây pha và dây trung tính nguồn điện 3 pha.
• MCB1: Áp tô mát bảo vệ mạch
• K1: Contactor chính – cấp nguồn cho động cơ.
• K2: Contactor sao – thực hiện nối hình sao khi khởi động.
• K3: Contactor tam giác – chuyển sang nối tam giác khi chạy thường.
• M: Động cơ 3 pha với các đầu dây A, B, C và X, Y, Z (U1, V1, W1 và U2, V2, W2)
• RN: Rơ le nhiệt bảo vệ động cơ và các thiết bị khỏi quá nhiệt
• T1: Rơ le thời gian chuyển mạch từ đấu sao sang đấu tam giác

b. Quy trình đấu nối sao tam giác trong thực tế

Cách đấu nối sao tam giác trong thực tế bao gồm các bước sau

• Chuẩn bị
  • Ngắt nguồn điện, kiểm tra an toàn.

• • Xác định 6 đầu dây của động cơ: U1, V1, W1 (đầu vào) và U2, V2, W2 (đầu ra).

• Đấu mạch lực

• • K1 (Contactor chính):
    • Pha L1 → tiếp điểm 1 của K1 → U1 của động cơ.
    • Pha L2 → tiếp điểm 3 của K1 → V1 của động cơ.
    • Pha L3 → tiếp điểm 5 của K1 → W1 của động cơ.
    • Lưu ý: trước khi đi vào động cơ cần đi qua Rơ le nhiệt để bảo vệ động cơ và các thiết bị trong mạch khỏi quá nhiệt.
  • K2 (Contactor sao):
    • Từ đầu ra U2, V2, W2 nối vào 3 đầu của K2, 3 đầu còn lại nối chung với nhau (khi K2 đóng sẽ tạo điểm trung tính – đấu sao).
  • K3 (Contactor tam giác):
    • Khi K3 đóng, mỗi đầu ra cuộn dây nối với đầu vào của cuộn khác (U2→V1, V2→W1, W2→U1) → tạo mạch tam giác.

c. Cách đấu mạch điều khiển sao tam giác thường gặp

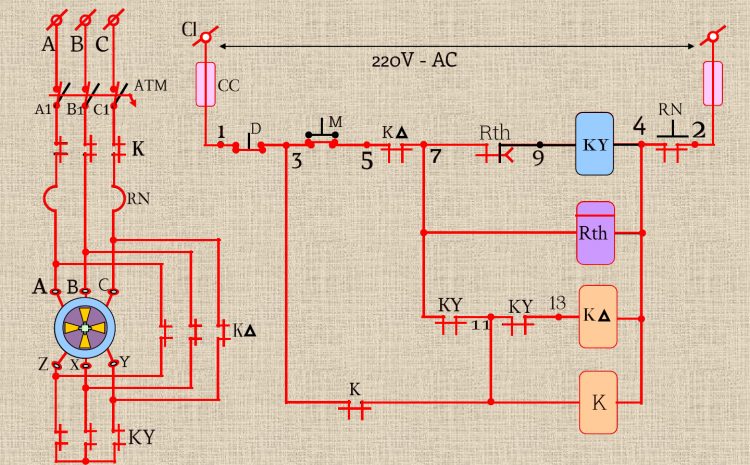

Sơ đồ đấu nối sao tam giác thường gặp

Nguyên lý hoạt động của mạch đấu nối sao tam giác thường gặp

• Thuyết minh giai đoạn khởi động sao
  • Khi nhấn nút ON (M), mạch điều khiển cấp điện cho cuộn K (contactor chính) để cấp nguồn cho động cơ và đồng thời cấp cho cuộn KY (contactor sao).
  • Khi cuộn hút KY đóng, các cuộn dây động cơ được nối về điểm chung (dạng sao) — mỗi cuộn nhận điện áp pha bằng Udây /3​, do đó động cơ chạy sao với dòng khởi động và momen khởi động giảm (khoảng 1/3 so với đấu trực tiếp).
  • Đồng thời, Rơ le thời gian Rth nhận tín hiệu tác động, bắt đầu đếm. Ngoài ra trong mạch có tiếp điểm thường đóng mở chậm của Timer và khóa chéo (NC/NO) để đảm bảo an toàn và ngăn cuộn hút contactor sao đóng đồng thời với contactor tam giác.
• Thuyết minh giai đoạn khởi động tam giác
  • Sau khoảng thời gian đã cài đặt, tiếp điểm thường đóng mở chậm của Timer mở ra, ngắt điện cuộn hút contactor sao KY. Cuộn KY mất điện làm tiếp điểm thường đóng của KY đang mở đóng lại, cuộn hút contactor tam giác KΔ có điện.
  • Mạch động lực chuyển sang chế độ chạy tam giác; khi đó mỗi cuộn nhận điện áp dây đầy đủ và motor đạt moment/công suất hoạt động bình thường.

d. Cách đấu mạch điều khiển sao tam giác của BachkhoaTech

Sơ đồ đấu nối sao tam giác trong thực tế của BK TECH

Nguyên lí hoạt động của mạch đấu nối sao tam giác của BachkhoaTech

• Thuyết minh giai đoạn khởi động sao

Khi nhấn nút ON, cuộn hút của Rơ le trung gian 1, contactor chính (K1) và contactor sao (K3) được cấp điện. Rơ le trung gian R1 duy trì mạch điều khiển. K1 đóng để đưa nguồn đến đầu vào động cơ, K3 đóng để nối các đầu dây đầu ra động cơ thành kiểu sao (các đầu pha được nối chung điểm sao).

Động cơ lúc này chạy sao với Dòng khởi động ≈ 1/3 dòng khởi động khi đấu trực tiếp.

Timer 1 cũng được cấp điện và bắt đầu đếm thời gian trong suốt quá trình chạy sao.

• Thuyết minh giai đoạn khởi động tam giác

Sau khi timer đếm đến giá trị cài đặt, tiếp điểm thường đóng mở chậm của Timer 1 mở ra, ngắt điện đến cuộn hút contactor chính (K1), làm tiếp điểm thường đóng của K1 mở ra, ngắt điện đến cuộn hút contactor sao (K3).

Đồng thời, tiếp điểm thường đóng mở chậm của Timer 1 đóng vào, cấp điện cho cuộn hút contactor tam giác (K2) và Rơ le trung gian K2. Contactor K2 giúp động cơ chạy chế độ tam giác (chạy đúng tải).

Trong khi đó, Rơ le trung gian K2 có tác dụng ngắt điện Timer chuyển mạch T1, đồng thời tránh việc cả ba cuộn hút K1, K2, K3 hoạt động đồng thời, gây hại động cơ.

• Thời gian chuyển mạch và vai trò của role thời gian trong đấu nối sao tam giác

Trong mạch khởi động sao – tam giác, Rơ le thời gian đóng vai trò như 1 công tắc chuyển mạch giúp chuyển chế độ chạy của động cơ từ Sao sang Tam giác. Điều này giúp việc khởi động động cơ diễn ra trơn tru, tránh tổn hại tới động cơ và gây sụt áp trên tải ảnh hưởng tới các thiết bị khác.

Thời gian chuyển mạch của Timer phụ thuộc vào công suất của động cơ, khối lượng và đặc tính của tải. Công suất của động cơ càng lớn, tải càng nặng thì thời gian chuyển mạch của Timer càng dài. Điều này đảm bảo cho động cơ chuyển mạch khi đã gần đạt tốc độ định mức, tránh dòng khởi động quá lớn khi chuyển mạch, đảm bảo không bị sụt áp hay rung lắc cơ khí.

e. So sánh 2 sơ đồ đấu nối sao tam giác trong thực tế

	Sơ đồ đấu nối sao tam giác thường gặp	Sơ đồ đấu nối sao tam giác của BachkhoaTech
Giống nhau	Đều bao gồm các thiết bị khí cụ cơ bản cần phải có trong đấu nối sao tam giác: Contactor chính, contactor sao, contactor tam giác, MCCB, Rơ le nhiệt, Động cơ 3 pha, nút nhấn ON, OFF
Khác nhau	Không sử dụng rơ le trung gian. Việc chuyển mạch từ sao sang tam giác phụ thuộc hoàn toàn vào Rơ le thời gian (Timer) và khóa chéo các tiếp điểm thường mở, thường đóng của các Contactor	Có thêm 2 rơ le trung gian R1 và R2 Rơ le trung gian R1 có tác dụng duy trì mạch điều khiển Rơ le trung gian R2 có tác dụng ngắt Timer, tạo độ trễ khi chuyển contactor, tránh việc các cuộn hút của contactor hút đồng thời, gây hư hỏng thiết bị

Tại sao lại có sự khác nhau giữa 2 sơ đồ đấu nối sao tam giác?

Trong môi trường công nghiệp, đặc biệt là các nhà máy, xí nghiệp chạy nhiều tải động cơ, rủi ro từ việc contactor SAO và contactor Δ đóng cùng lúc (chồng nhau) là rất lớn, gây ngắn mạch trên đường dây. Điều này có thể dẫn đến những hậu quả khôn lường như hư hỏng động cơ, rung lắc cơ khí, cháy nổ các thiết bị trong mạch, làm chi phí sửa chữa và khắc phục hệ thống rất lớn.

Dễ thấy trong sơ đồ đấu nối sao tam giác thường gặp, việc chuyển mạch sao sang tam giác phụ thuộc vào Rơ le thời gian (Timer) và việc khóa chéo các tiếp điểm thường mở, thường đóng của các Contactor. Trên lý thuyết, mạch vẫn hoạt động đúng. Tuy vậy trong thực tế, nếu xảy ra sự cố tiếp điểm cuộn hút bị hỏng hoặc tiếp xúc kém, có thể dẫn đến đóng đồng thời SAO & Δ → ngắn mạch pha, dẫn tới CB nhảy, gây hại tiếp điểm, hỏng hóc động cơ.

Vì vậy, BachkhoaTech có giải pháp sử dụng Rơ le trung gian trong mạch khởi động sao tam giác của mình. Điều này giúp cho mạch điều khiển hoạt động trơn tru, đảm bảo các cuộn hút của contactor không hoạt động cùng 1 lúc, bảo vệ động cơ và các thiết bị trong hệ thống. Giải pháp này rất phù hợp để ứng dụng rộng rãi trong môi trường công nghiệp.

	Sơ đồ đấu nối sao tam giác thường gặp	Sơ đồ đấu nối sao tam giác của BachkhoaTech
Ưu điểm	Dễ đọc, dễ hiểu nguyên lý điều khiển và thứ tự hoạt động. Phù hợp cho việc giảng dạy, thiết kế logic, hoặc điều chỉnh thuật toán (thay timer, relay dễ).	Khắc phục được những lỗ hỏng trong nguyên lý hoạt động, mạch hoạt động hiệu quả trong công nghiệp Bản vẽ chi tiết, hoàn chỉnh: có CB, rơle nhiệt, nút dừng khẩn, đèn báo, tiếp địa. Có tính thực tiễn cao Dễ kiểm tra, lắp ráp, nghiệm thu; thuận tiện cho người thi công và kiểm tra. Phù hợp cho việc thi công lắp đặt trong thực tế, ứng dụng rộng rãi trong môi trường công nghiệp
Nhược điểm	Nguyên lý hoạt động vẫn còn kẻ hở, dễ xảy ra rủi ro. Thiếu các thiết bị bảo vệ thực tế,  Không thể dùng trực tiếp để thi công. Tính thực tiễn không cao, dễ bị thiếu an toàn và thiếu chuẩn quy định.	Phức tạp hơn, khó đọc cho người mới (nhiều ký hiệu, nhiều dây).

f. Lưu ý an toàn khi đấu nối sao tam giác

• Luôn đảm bảo contactor sao và contactor tam giác không bao giờ đóng cùng lúc. (ngắn mạch).
• Kiểm tra điện áp nguồn phù hợp với động cơ trước khi vận hành.

3. KẾT LUẬN

Đấu nối sao tam giác là bước quyết định để đảm bảo động cơ luôn vận hành ổn định và an toàn. Qua bài viết trên, BachkhoaTech hi vọng các bạn đã nắm được toàn bộ cách đấu mạch điều khiển sao tam giác và cách đấu mạch sao tam giác theo từng bước, kèm sơ đồ đấu nối sao tam giác minh họa để bạn dễ dàng theo dõi. Trước khi cấp điện, hãy kiểm tra kỹ sơ đồ, tiếp điểm, cầu chì, đồng thời chạy thử không tải để kiểm tra và phát hiện sự cố sớm.

Mạch khởi động sao tam giác là lựa chọn tối ưu để giảm dòng khởi động cho động cơ, tăng tuổi thọ thiết bị và tối ưu hiệu suất, tránh gây tổn hại tới lưới điện
