Loadcell Là Gì? 6 Sai Lầm Nghiêm Trọng Khi Lắp Đặt

Loadcell là gì? Tại sao thiết bị này lại đóng vai trò then chốt trong các hệ thống cân điện tử và dây chuyền sản xuất hiện đại? Bài viết dưới đây không chỉ giúp bạn hiểu rõ loadcell là gì, mà còn chỉ ra 6 sai lầm nghiêm trọng khi lắp đặt loadcell mà nhiều kỹ sư, doanh nghiệp thường xuyên mắc phải – kèm theo hướng dẫn khắc phục hiệu quả, thực tế. Nếu bạn đang triển khai hệ thống cân hoặc trạm trộn tự động, đừng bỏ qua!

Loadcell là gì?

Loadcell (hay còn gọi là cảm biến lực, cảm biến loadcell) là một thiết bị đo lường chuyển đổi lực cơ học – thường là trọng lượng – thành tín hiệu điện. Thiết bị này là “trái tim” của các hệ thống cân điện tử, từ cân sàn công nghiệp, cân bồn đến các trạm cân trộn vật liệu trong sản xuất tự động.

Nhờ độ chính xác cao và khả năng phản hồi nhanh, loadcell không chỉ giúp doanh nghiệp kiểm soát định lượng hiệu quả mà còn tối ưu hóa năng suất và chi phí sản xuất. Tuy nhiên, loadcell chỉ phát huy được tối đa hiệu quả khi được lắp đặt đúng kỹ thuật. Ngược lại, chỉ một sai sót nhỏ cũng có thể gây sai số lớn, rút ngắn tuổi thọ thiết bị, thậm chí dẫn đến sai lệch công thức trộn nguyên liệu.

6 sai lầm phổ biến khi lắp đặt loadcell

Dưới đây là 6 sai lầm phổ biến nhất mà nhiều kỹ sư hay mắc phải khi lắp đặt loadcell – và cách khắc phục hiệu quả từ kinh nghiệm thực tế.

 1. Không cân bằng mặt phẳng lắp đặt Loadcell

Lắp đặt loadcell trên bề mặt không phẳng, nghiêng hoặc lún. Rất nhiều trường hợp loadcell được gắn trực tiếp lên bề mặt sàn bê tông, khung thép hoặc bàn cân… mà chưa được căn chỉnh chính xác, dẫn đến lực truyền vào loadcell không đồng đều.

Tác hại:

• Đo sai trọng lượng: Vì lực không truyền đúng tâm, loadcell sẽ ghi nhận tín hiệu sai, đặc biệt là khi tải trọng không phân bố đều.
• Giảm tuổi thọ thiết bị: Lực bị méo lệch liên tục có thể gây biến dạng lâu dài cho phần thân loadcell, khiến nó bị “lão hóa cơ học”.
• Cân bị lắc, không ổn định: Hệ thống cân rung, chập chờn hoặc giá trị trọng lượng dao động khi không có tải.

Cách khắc phục:

• Kiểm tra độ phẳng bằng thước nivo hoặc thiết bị cân bằng laser: Chênh lệch độ cao cho phép không nên vượt quá ±0.5 mm/mét.
• Dùng tấm base plate (đế đệm phẳng) hoặc shim (lá căn chỉnh): Để hiệu chỉnh độ nghiêng hoặc lún tại từng vị trí loadcell.
• Đảm bảo mặt nền đủ cứng, không lún: Tránh gắn loadcell lên các vật liệu mềm (gỗ, tôn mỏng, cao su).
• Dùng bộ mounting kit chuyên dụng (nếu có): Nhiều hãng loadcell cung cấp bộ chân đế (mounting kit) có khả năng tự điều chỉnh để bù lệch nhẹ, giúp đảm bảo lực truyền đều.

 2. Siết bulong quá chặt hoặc quá lỏng

Siết bulong không đúng lực – có thể quá chặt hoặc quá lỏng. Lý do là vì loadcell là cảm biến biến dạng, hoạt động dựa trên sự thay đổi rất nhỏ của thân kim loại. Việc siết sai lực sẽ khiến kết quả đo bị lệch.

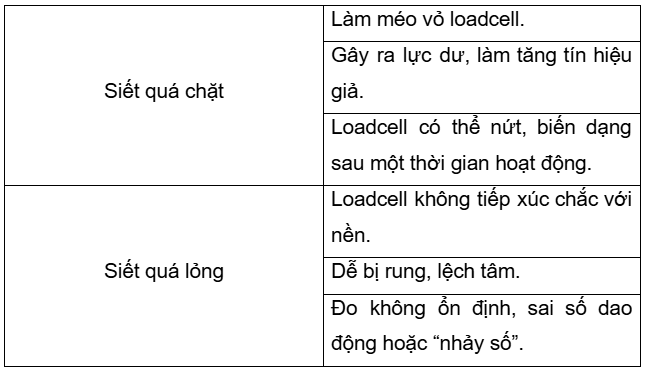

Tác hại:

Cách khắc phục:

• Dùng cờ lê lực (torque wrench) để siết đúng thông số kỹ thuật nhà sản xuất khuyến cáo (thường là 20–50 Nm tùy loại).
• Dùng bulong đúng cấp bền 8.8 hoặc 10.9 tùy theo tải trọng.

 3. Không sử dụng bộ chống rung, chống lệch

Môi trường công nghiệp thường có rung động, dao động hoặc tải lệch bất ngờ. Nếu loadcell không được trang bị các bộ phận chống rung hoặc chống lệch sẽ dễ bị quá tải hoặc hỏng hóc.

Tác hại:

• Đo sai trọng lượng do lực truyền sai phương.
• Loadcell bị hư hỏng cơ học: cong, lệch, nứt thân vỏ, hoặc gãy chân.
• Tuổi thọ loadcell giảm rõ rệt trong điều kiện rung hoặc va đập nhẹ thường xuyên.

Cách khắc phục:

• Sử dụng bộ mounting kit chuyên dụng đi kèm với loadcell.
• Lắp thêm thanh dẫn hướng hoặc khung chặn trượt.
• Chọn đúng loại loadcell cho môi trường rung hoặc dao động.
• Gắn loadcell lên bề mặt chắc chắn, ít rung động lan truyền.

 4. Đấu nối tín hiệu không đúng kỹ thuật

Sai lầm phổ biến: Do tín hiệu điện loadcell đo thường ở mức milivolt(mV) nên cực kỳ nhạy cảm với lỗi đấu nối.

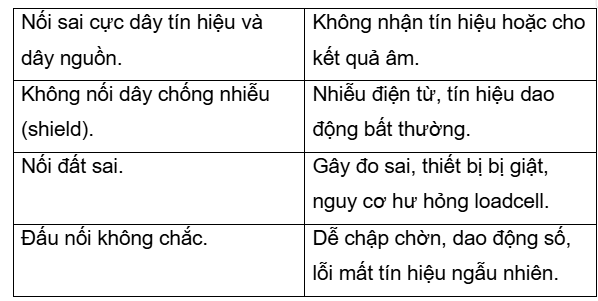

Tác hại:

Cách khắc phục:

• Dùng dây tín hiệu chuyên dụng (có shield, chống nhiễu).
• Nối đúng sơ đồ (Excitation+, Excitation-, Signal+, Signal-).
• Nối đất  đúng kỹ thuật.
• Kiểm tra tín hiệu trước khi vận hành.

 5. Không hiệu chuẩn sau khi lắp đặt

Sai lầm phổ biến: Dù lắp đúng kỹ thuật, nếu không thực hiện bước calibration (hiệu chuẩn) thì kết quả đo vẫn không chính xác.

Tác hại:

• Sai lệch kết quả cân.
• Cân bị lệch 0.
• Tải không tuyến tính: Cân đúng ở 100kg nhưng sai ở 200kg hoặc 50kg.
• Phân bố không đều giữa các loadcell

Cách khắc phục:

• Luôn thực hiện hiệu chuẩn sau khi lắp.
• Dùng quả cân chuẩn hoặc thiết bị mô phỏng tín hiệu để căn chỉnh đầu đọc (indicator).

 6. Bỏ qua yếu tố môi trường (nhiệt độ, độ ẩm, ăn mòn)

Sai lầm phổ biến: Loadcell là thiết bị nhạy cảm với điều kiện môi trường. Nếu chọn sai loại loadcell cho môi trường ẩm, nóng hoặc có axit ăn mòn thì tuổi thọ sẽ giảm đáng kể.

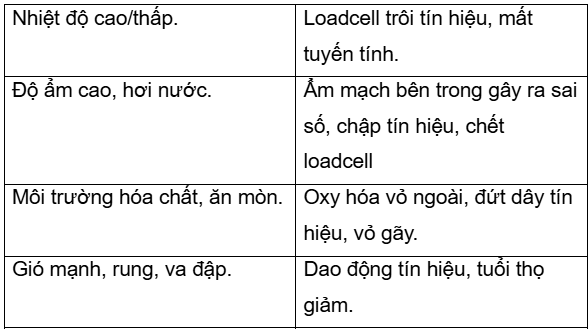

Tác hại:

Cách khắc phục:

• Chọn loadcell chống nước (IP67, IP68) nếu dùng ngoài trời.
• Với môi trường có axit hoặc muối → dùng loadcell inox hoặc phủ chống ăn mòn.
• Với nhiệt độ cao thất thường: Chọn loadcell có dải nhiệt độ hoạt động rộng. Tránh để loadcell tiếp xúc trực tiếp với nguồn nhiệt.
• Với môi trường rung động / va đập cơ học: Đặt loadcell trên bề mặt cố định, Dùng mounting kit có giảm chấn, đệm cao su hoặc khớp xoay

Tối ưu lắp đặt loadcell – Nền tảng của hệ thống cân trộn chính xác

Dù nhỏ gọn, nhưng loadcell là điểm khởi đầu cho toàn bộ hệ thống đo lường. Việc lắp đặt đúng không chỉ giúp tăng độ chính xác, mà còn kéo dài tuổi thọ thiết bị, hạn chế sai số tích lũy, đồng thời tránh được các rủi ro sản xuất tiềm ẩn.

Đặc biệt, trong các trạm cân trộn vật liệu tự động, việc đồng bộ loadcell với các thiết bị điều khiển như PLC Siemens, đầu cân XK3101K, biến tần INVT, HMI Delta,… đóng vai trò quyết định chất lượng phối trộn và khả năng vận hành ổn định lâu dài.

Bạn đang cần tư vấn chọn loại loadcell phù hợp hoặc thiết kế hệ thống cân trộn tự động cho nhà máy?
Đội ngũ kỹ sư của chúng tôi sẵn sàng hỗ trợ từ khâu lên giải pháp – cung cấp thiết bị – lắp đặt – lập trình – vận hành thực tế.

Liên hệ ngay để nhận tư vấn kỹ thuật và demo giải pháp cụ thể cho lĩnh vực của bạn.
