Tủ Khởi Động Sao Tam Giác – Mạch Khởi Động Sao Tam Giác

Liên hệ

Tủ khởi động sao tam giác là giải pháp điều khiển động cơ ba pha được sử dụng phổ biến trong công nghiệp, đặc biệt hiệu quả đối với các động cơ có công suất trung bình đến lớn (từ 5.5kW trở lên). Tủ hoạt động theo nguyên lý chuyển mạch từ đấu sao (Y) sang tam giác (Δ) sau một khoảng thời gian nhất định, giúp giảm dòng điện khởi động xuống còn khoảng 1/3 so với khởi động trực tiếp.

Còn hàng

Danh mục: Dự án tiêu biểu_Thế mạnh

Mua ngay

Tư vấn miễn phí

Tủ khởi động sao tam giác – Tối ưu dòng khởi động, bảo vệ động cơ, tiết kiệm chi phí

Trong các hệ thống điện công nghiệp hiện nay, việc khởi động động cơ công suất lớn luôn tiềm ẩn nhiều rủi ro. Dòng điện khởi động cao có thể gây sụt áp toàn hệ thống, làm ảnh hưởng đến các thiết bị khác và giảm tuổi thọ động cơ. Đó là lý do vì sao tủ khởi động sao tam giác được xem là một giải pháp hiệu quả và tiết kiệm, phù hợp với mọi nhà máy, xưởng sản xuất hiện đại.

Tủ khởi động sao tam giác là gì?

Với khả năng giảm dòng khởi động, hạn chế sụt áp và bảo vệ động cơ hiệu quả, tủ sao tam giác là lựa chọn tối ưu cho hệ thống máy bơm, quạt công nghiệp, máy nghiền, máy nén khí và nhiều dây chuyền sản xuất khác.

Tủ được thiết kế theo tiêu chuẩn kỹ thuật cao, tích hợp đầy đủ các thiết bị điều khiển và bảo vệ như: khởi động từ, rơle thời gian, relay nhiệt, MCB/MCCB,… đảm bảo vận hành an toàn – ổn định – bền bỉ trong mọi môi trường làm việc.

Chúng tôi nhận thiết kế – gia công tủ sao tam giác theo yêu cầu công suất và đặc thù ứng dụng của từng khách hàng. Sản phẩm được lắp ráp với linh kiện chất lượng cao từ các thương hiệu uy tín (Schneider, Mitsubishi, LS…), kèm theo sơ đồ mạch đấu sao tam giác tiêu chuẩn và dịch vụ tư vấn kỹ thuật chuyên sâu.

Tủ khởi động sao tam giác – giải pháp tối ưu để khởi động động cơ an toàn, tiết kiệm và hiệu quả.

Mạch sao tam giác, mạch khởi động sao tam giác, sơ đồ đấu sao tam giác, mạch động lực sao tam giác, đấu sao tam giác, khởi động động cơ 3 pha, tủ điện điều khiển động cơ, giải pháp khởi động sao tam giác, khởi động sao tam giác là gì, so sánh khởi động trực tiếp và sao tam giác.

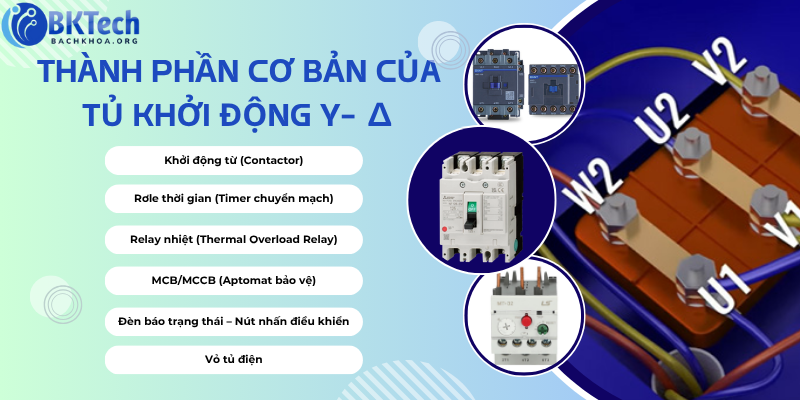

Cấu tạo của tủ khởi động sao tam giác

Tủ khởi động sao tam giác được thiết kế để điều khiển và bảo vệ động cơ 3 pha trong giai đoạn khởi động và vận hành. Cấu trúc tủ bao gồm hai nhóm chính: thiết bị điều khiển – bảo vệ, và hệ thống dây dẫn – cơ cấu kết nối. Dưới đây là các thành phần chi tiết:

1. Khởi động từ (Contactor)

Gồm ba contactor chính:

Contactor chính (Main): cấp điện cho động cơ trong suốt quá trình hoạt động.
Contactor sao (Y): đóng trong thời gian khởi động, giúp kết nối động cơ theo dạng sao.
Contactor tam giác (Δ): đóng sau khi hết thời gian khởi động, đưa động cơ về chế độ tam giác để chạy tải đầy.

Contactor thường dùng loại có thương hiệu uy tín như Schneider, LS, Mitsubishi,… đảm bảo độ bền, đóng cắt nhanh và chính xác.

2. Rơle thời gian (Timer chuyển mạch)

Đóng vai trò quan trọng trong việc điều khiển thời gian chuyển đổi từ chế độ sao sang tam giác. Timer có thể là loại điện tử hoặc cơ học, điều chỉnh linh hoạt từ 1–30 giây tùy theo công suất và quán tính tải.

3. Relay nhiệt (Thermal Overload Relay)

Lắp nối tiếp với contactor chính, relay nhiệt giúp bảo vệ động cơ khỏi tình trạng quá tải kéo dài. Khi nhiệt độ tăng cao vượt mức cài đặt, relay sẽ ngắt mạch để ngăn hư hỏng động cơ.

4. MCB/MCCB (Aptomat bảo vệ)

Cầu dao bảo vệ giúp ngắt mạch nhanh trong các trường hợp sự cố, đảm bảo an toàn cho cả người và thiết bị.

MCB (Miniature Circuit Breaker): dùng cho động cơ nhỏ, bảo vệ quá dòng, ngắn mạch.
MCCB (Molded Case Circuit Breaker): dùng cho công suất lớn, dòng định mức cao, bảo vệ chính toàn hệ thống.

5. Biến áp điều khiển (Control Transformer)

Chuyển đổi điện áp từ 380VAC sang 220VAC hoặc 24VAC dùng cho mạch điều khiển, đảm bảo an toàn khi vận hành và thao tác nút nhấn.

6. Đèn báo trạng thái – Nút nhấn điều khiển

Đèn báo: thường có ba màu – đỏ (lỗi), xanh (đang chạy), vàng (đang khởi động).
Nút nhấn: gồm nút Start, Stop và Reset, dễ thao tác khi cần điều khiển hoặc dừng khẩn cấp.

7. Thanh đấu nối (Terminal block) và hệ thống dây dẫn

Giúp kết nối các thiết bị trong tủ với nguồn điện và động cơ. Dây dẫn phải là loại đạt tiêu chuẩn công nghiệp, cách điện tốt, chịu nhiệt cao.

8. Vỏ tủ điện khởi động sao – tam giác

Chất liệu: Thép sơn tĩnh điện hoặc inox 304 tùy yêu cầu sử dụng trong nhà hay ngoài trời.
Thiết kế: Có thể treo tường, âm tường hoặc đặt sàn.
Cửa tủ thường được lắp ron cao su chống bụi và nước, đạt chuẩn IP54/IP65 nếu cần lắp ngoài trời.

ĐỌC THÊM: MẠCH KHỞI ĐỘNG SAO – TAM GIÁC

Ưu điểm vượt trội của tủ khởi động sao tam giác

Giảm đáng kể dòng điện khởi động, hạn chế tình trạng sụt áp trong hệ thống.
Tăng tuổi thọ cho động cơ, hạn chế các sự cố do quá dòng.
Chi phí đầu tư hợp lý, tiết kiệm hơn nhiều so với giải pháp biến tần.
Hoạt động ổn định, bền bỉ, phù hợp cho môi trường sản xuất liên tục.
Có thể ứng dụng cho động cơ từ 5.5kW đến 90kW hoặc cao hơn.

Ứng dụng thực tế của tủ sao tam giác

Tủ khởi động sao tam giác là giải pháp tiết kiệm điện và bảo vệ động cơ hiệu quả, được sử dụng rộng rãi trong các hệ thống khởi động động cơ 3 pha công suất lớn. Với nguyên lý hoạt động của mạch sao tam giác, tủ giúp giảm dòng khởi động đến 1/3 so với khởi động trực tiếp, bảo vệ cuộn dây động cơ và tăng tuổi thọ thiết bị.

Trong thực tế, tủ sao tam giác thường được ứng dụng trong các ngành như:

Bơm công nghiệp: Hệ thống bơm nước, bơm cứu hỏa, bơm thủy lợi có công suất lớn, thường sử dụng mạch khởi động sao tam giác để tránh quá dòng khi khởi động.
Quạt công nghiệp: Các loại quạt hút, quạt thông gió công suất lớn đều cần đến sơ đồ đấu sao tam giác để đảm bảo vận hành ổn định.
Máy nén khí, máy nghiền, băng tải, máy trộn bê tông, máy ép thủy lực,… thường được trang bị tủ khởi động sao tam giác nhằm đảm bảo an toàn và tối ưu dòng khởi động.
Hệ thống sản xuất trong nhà máy: Tủ đấu sao tam giác cho động cơ 3 pha là lựa chọn hàng đầu trong các nhà máy chế biến gỗ, thức ăn chăn nuôi, xi măng, dệt may, cơ khí chế tạo, v.v.

Với sơ đồ đấu sao tam giác đơn giản, dễ lắp đặt, tủ khởi động này là lựa chọn tối ưu cho các doanh nghiệp muốn khởi động động cơ công suất lớn một cách tiết kiệm, hiệu quả và an toàn.

Sản xuất theo yêu cầu – Lắp đặt tận nơi

Chúng tôi cung cấp tủ khởi động sao tam giác được thiết kế linh hoạt theo từng yêu cầu cụ thể của khách hàng:

Thiết kế cho công suất từ 7.5kW đến 132kW.
Lựa chọn linh kiện cao cấp: Schneider, Mitsubishi, LS, ABB, CHINT…
Hỗ trợ bản vẽ chi tiết: mạch động lực sao tam giác, mạch điều khiển sao tam giác, sơ đồ đấu sao tam giác.
Tùy chọn tích hợp điều khiển PLC, HMI nếu khách hàng có nhu cầu tự động hóa cao hơn.

Vì sao nên chọn chúng tôi?

Sản xuất trực tiếp tại xưởng, giá gốc không qua trung gian.
Đội ngũ kỹ sư chuyên môn cao, hỗ trợ từ khâu thiết kế đến lắp đặt.
Tủ được kiểm tra kỹ lưỡng trước khi bàn giao, đảm bảo chất lượng và an toàn.
Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật sau bán hàng 24/7.

Liên hệ để được tư vấn và nhận báo giá

Nếu bạn đang tìm kiếm giải pháp khởi động động cơ hiệu quả, ổn định, an toàn và tiết kiệm – hãy liên hệ ngay với chúng tôi. Đội ngũ kỹ thuật sẽ tư vấn phương án phù hợp nhất, gửi catalogue sản phẩm, bản vẽ sơ đồ đấu sao tam giác, và báo giá chi tiết cho từng lựa chọn công suất.
