Tủ điện sao tam giác là tủ điều khiển động cơ được thiết kế để khởi động động cơ điện xoay chiều 3 pha theo phương pháp sao – tam giác (Y-Δ). Nói một cách đơn giản, đây là loại tủ điện chứa các thiết bị đóng cắt và bảo vệ (như contactor, rơ-le thời gian, rơ-le nhiệt…) được đấu nối đặc biệt để cho phép khởi động động cơ ở cấu hình “sao” và sau đó chuyển sang “tam giác”. Mục đích của phương pháp này là giảm dòng khởi động và giảm tác động cơ khí khi động cơ bắt đầu vận hành.

Còn hàng

Danh mục: Tủ điện sao tam giác

Mua ngay

Tư vấn miễn phí

Trong ngành công nghiệp hiện đại, việc điều khiển và vận hành các động cơ điện hiệu quả, an toàn, và tiết kiệm năng lượng luôn là ưu tiên hàng đầu của các kỹ sư và nhà quản lý kỹ thuật. Một trong những thiết bị không thể thiếu trong hệ thống này chính là tủ khởi động sao tam giác.

Với khả năng giảm dòng khởi động và bảo vệ động cơ, tủ sao tam giác đã trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp như bơm, quạt, máy nén khí, và các thiết bị công nghiệp khác.

Trong bài viết này, chúng ta sẽ đi sâu phân tích các khái niệm liên quan đến tủ khởi động sao tam giác, giới thiệu về các loại tủ sao tam giác, tủ điện sao tam giác, cùng với các đặc điểm của tủ điện khởi động sao tam giác và cách thiết kế mạch sao tam giác phù hợp, nhằm giúp bạn hiểu rõ hơn về nguyên lý hoạt động, ứng dụng và ưu điểm của loại tủ này trong thực tế sản xuất.

nhấn vào đây để tìm hiểu các hệ thống tự động, dây chuyền tự động khác trong thực tế

Tổng quan về Tủ khởi động sao tam giác

Trong thế giới điều khiển điện công nghiệp, tủ khởi động sao tam giác giữ vai trò quan trọng trong việc đảo chiều và kiểm soát dòng điện của các động cơ cảm ứng ba pha. Đây là giải pháp lý tưởng để giảm thiểu quá tải, hạn chế dòng khởi động lớn gây ảnh hưởng đến hệ thống cấp nguồn và dây dẫn. Bởi vậy, tủ khởi động sao tam giác không chỉ tối ưu hóa hiệu suất vận hành của thiết bị, mà còn góp phần nâng cao tuổi thọ của các thiết bị điện trong hệ thống.

Nguyên lý hoạt động của tủ khởi động sao tam giác

Nguyên lý cơ bản của tủ khởi động sao tam giác là sử dụng hai chế độ kết nối của cuộn dây động cơ để điều chỉnh dòng khởi động. Ban đầu, động cơ được kết nối theo dạng sao ( Y – hình sao) nhằm giới hạn dòng khởi động, sau một thời gian nhất định, tủ chuyển sang chế độ tam giác ( Δ – hình tam giác) để đạt công suất tối đa khi động cơ đã vận hành ổn định.

Trong quá trình hoạt động, tủ sao tam giác điều khiển việc chuyển đổi kết nối giữa chế độ sao và tam giác một cách tự động hoặc thủ công, phù hợp với từng yêu cầu vận hành của hệ thống sản xuất. Nhờ đó, dòng khởi động được giảm đáng kể, tránh gây quá tải nguồn điện lưới, và đồng thời bảo vệ động cơ khỏi các tác nhân gây hư hỏng do quá tải hoặc quá nhiệt.

để hiểu rõ hơn, chúng ta cùng đi tìm hiểu về hai cách đấu nối động cơ đó là đấu nối hình sao và đấu nối hình tam giác, hoặc các bạn cũng có thể tham khảo tại bài viết này: TẠI ĐÂY

Lý thuyết về đấu nối sao/tam giác

2. Đấu nối sao (Y)

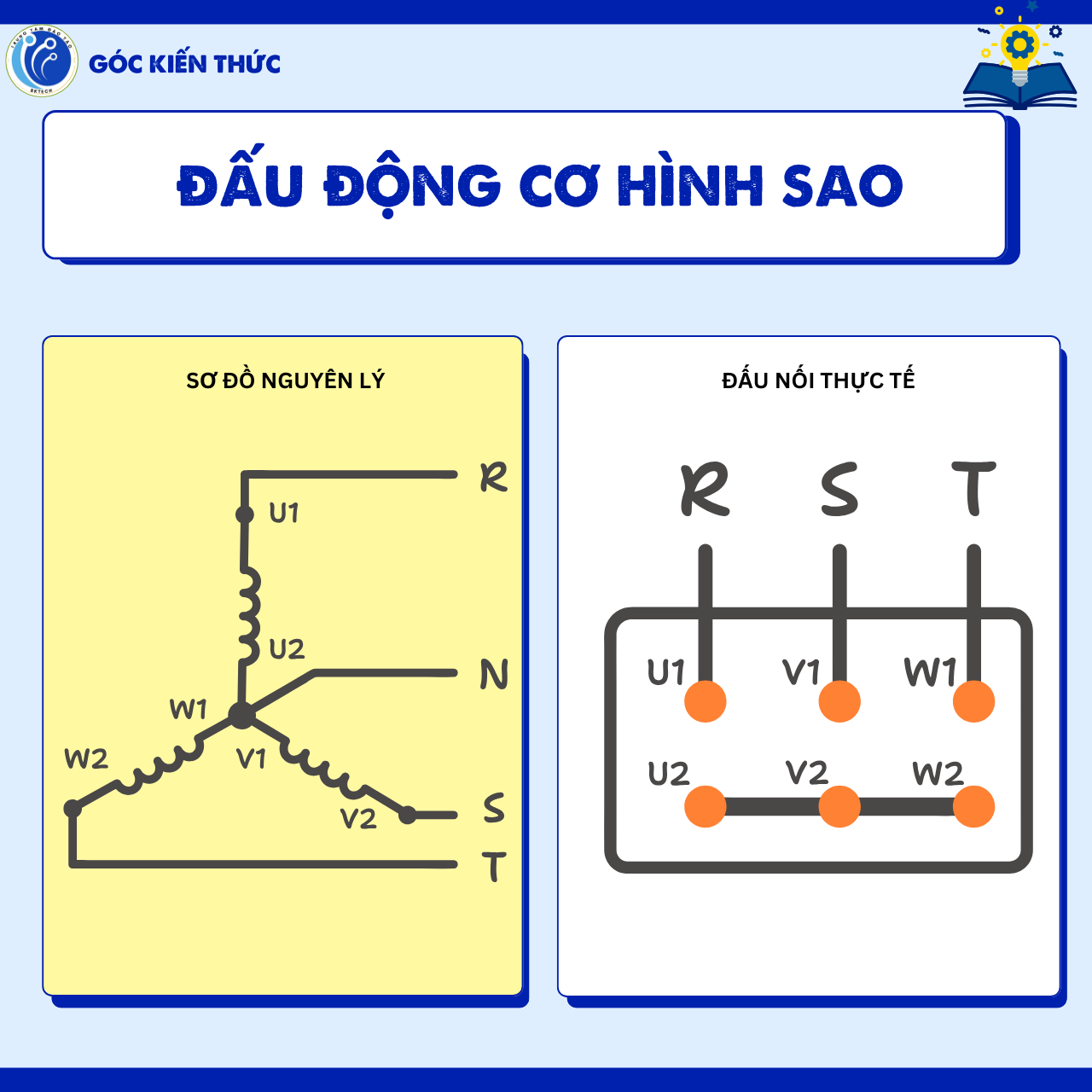

Đấu động cơ hình sao - đấu sao tam giác - đấu dây cho động cơ — Đấu động cơ hình sao – đấu sao tam giác – đấu dây cho động cơ

Cấu hình:
- Ba đầu cuộn dây được nối chung lại một điểm gọi là điểm trung tính (N).
- Ba đầu còn lại được nối với ba pha R, S, T (hoặc L1, L2, L3).

Đặc điểm:
- Điện áp dây (pha-pha) lớn hơn điện áp pha (pha-trung tính) √3 lần:

Ud = √3.Up

Dòng điện dây bằng dòng điện pha:

Id=Ip

Thường dùng khi:
- Khởi động động cơ (giảm dòng khởi động).
- Cần điện áp thấp cho cuộn dây (ví dụ: dùng động cơ 380V đấu sao từ nguồn 380V).

2. Đấu nối tam giác (Δ)

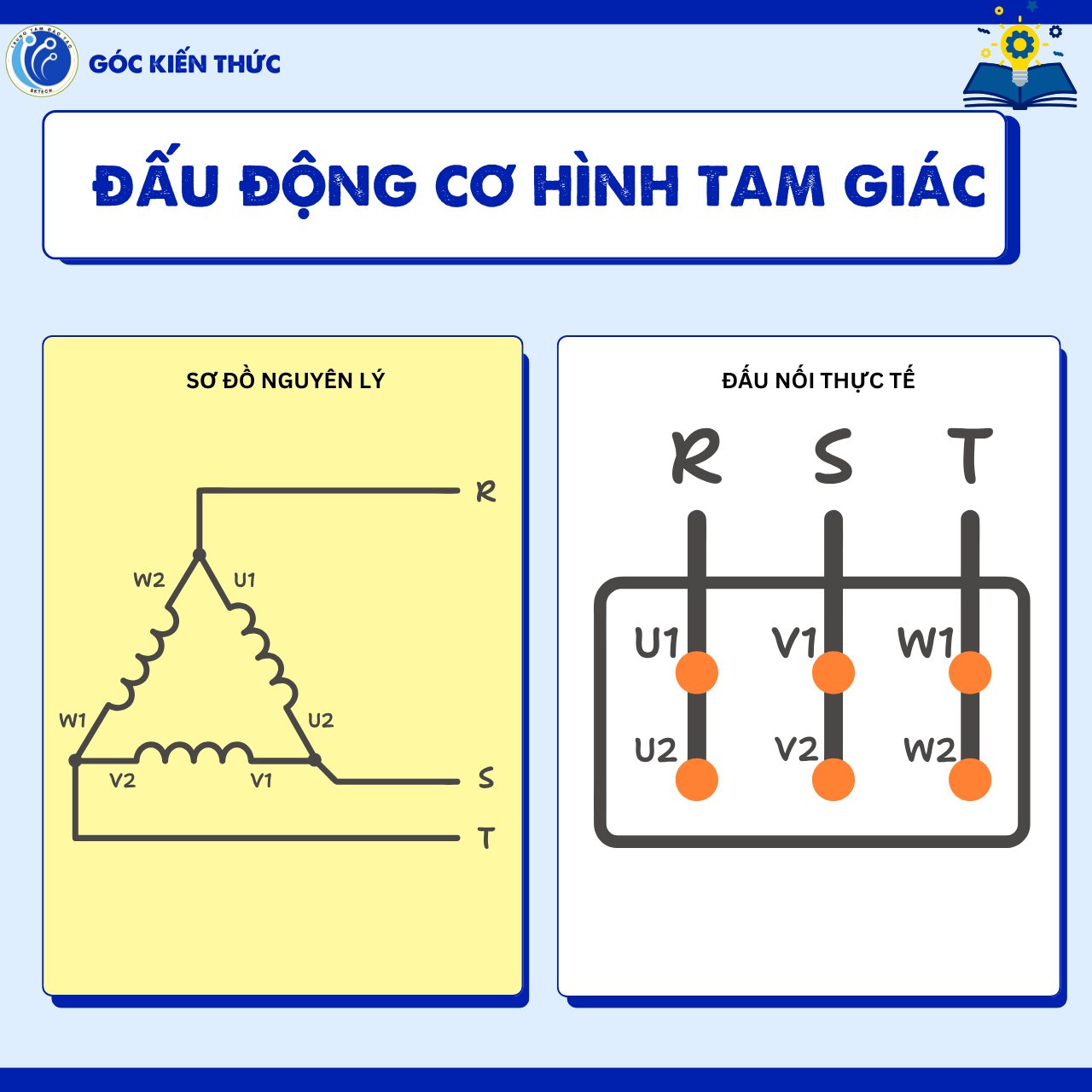

Đấu động cơ hình tam giác - đấu sao tam giác - đấu dây cho động cơ — Đấu động cơ hình tam giác – đấu sao tam giác – đấu dây cho động cơ

Cấu hình:
- Mỗi cuộn dây nối từ đầu pha này sang đầu pha kia, tạo thành hình tam giác.
- Mỗi điểm nối của hai cuộn dây nối trực tiếp vào một pha R, S, T.

Đặc điểm:
- Điện áp dây = điện áp pha:

Ud=Up

Dòng điện dây lớn hơn dòng điện pha √3 lần:

Id = √3.Ip

Thường dùng khi:
- Động cơ hoạt động bình thường.
- Động cơ cần công suất lớn.
- Cuộn dây thiết kế điện áp thấp hơn nguồn (ví dụ: động cơ 220V/380V đấu tam giác từ nguồn 380V).

tóm lại, người ta ứng dụng đặc điểm này của động cơ để ứng dụng vào mạch khởi động sao tam giác, trong giai đoạn khởi động để tránh dòng điện vọt lên quá cao (dòng khởi động lớn), người ta sẽ cho động cơ chạy ở chế độ sao tới khi đạt một tốc độ nhất định thì mới cho chuyển sang tam giác.

Điều này là thực sự cần thiết với các hệ thống có nhiều thiết bị nhạy cảm về điện, những hệ thống đặt xa trạm biến áp tránh khỏi các tình huống xấu không mong muốn khi vận hành: ví dụ như sụt áp

Vậy đâu là nguyên nhân dẫn đến hiện tượng dòng khởi động của động cơ không đồng bộ gấp rất nhiều lần so với dòng điện định mức. các bạn có thể tìm hiểu bài viết này TẠI ĐÂY

Ứng dụng thực tế của tủ khởi động sao tam giác – khi nào nên dùng tủ sao tam giác?

Các ứng dụng chính của tủ khởi động sao tam giác thường thấy trong các thiết bị có công suất từ trung bình đến lớn, như các loại máy bơm nước công nghiệp, quạt HVAC, máy nén khí, và các thiết bị bơm công nghiệp. Trong các hệ thống này, việc khởi động trực tiếp sẽ gây ra dòng khởi động cao, ảnh hưởng tiêu cực đến nguồn cung cấp và hệ thống dây điện.

Việc sử dụng tủ điện sao tam giác giúp giảm dòng khởi động xuống mức an toàn, kéo dài tuổi thọ thiết bị, giảm thiểu chi phí bảo trì và sửa chữa. Ngoài ra, tủ còn tích hợp các tính năng tự động như bảo vệ quá dòng, quá nhiệt, giúp đảm bảo vận hành an toàn và ổn định cho toàn bộ hệ thống.

Các loại tủ khởi động sao tam giác phổ biến

Hiện nay, tủ khởi động sao tam giác có nhiều loại khác nhau, phù hợp với từng yêu cầu kỹ thuật của dự án. Trong đó, các loại phổ biến nhất gồm:

Tủ khởi động sao tam giác điều khiển bằng rơle: Đơn giản, dễ vận hành, phù hợp với ứng dụng nhỏ.
Tủ khởi động sao tam giác điều khiển bằng bộ biến tần: Tối ưu toàn diện, điều khiển chính xác hơn và thích hợp với các hệ thống phức tạp.
Tủ điện khởi động sao tam giác tự động và bằng tay: Phù hợp với các hệ thống yêu cầu thao tác thủ công hoặc tự động hóa cao.

Việc lựa chọn loại tủ sao tam giác phù hợp sẽ dựa trên công suất động cơ, yêu cầu điều khiển và khả năng nâng cao hệ thống kiểm soát của từng doanh nghiệp.

Tủ sao tam giác là thiết bị chuyên dụng dùng để điều khiển quá trình khởi động và dừng của các động cơ cảm ứng ba pha theo phương pháp sao – tam giác. Với cấu tạo khá đơn giản, nhưng mang lại hiệu quả vượt trội trong kiểm soát dòng khởi động, tủ sao tam giác ngày càng phổ biến trong các nhà máy công nghiệp.

Nếu bạn đang tìm kiếm tủ khởi động sao tam giác chất lượng, hãy liên hệ với BachKhoaTech. Chúng tôi cung cấp các giải pháp tủ điện công nghiệp đáp ứng tiêu chuẩn kỹ thuật cao, đảm bảo hiệu quả và độ bền cho hệ thống của khách hàng.

Hiện nay, BachKhoaTech đã cho ra đời nhiều loại tủ khởi động sao tam giác nhằm đáp ứng nhu cầu sử dụng và hệ thống động cơ của khách hàng. Cụ thể:

Tên sản phẩm	Mã hàng
Tủ khởi động sao – tam giác BachKhoaTech 5.5-7.5KW
Tủ khởi động sao – tam giác BachKhoaTech 11-15KW
Tủ khởi động sao – tam giác BachKhoaTech 18.5-22KW
Tủ khởi động sao – tam giác BachKhoaTech 30-38KW

Cấu tạo và thành phần chính của tủ sao tam giác

Tủ sao tam giác gồm các thành phần chính như rơle tiếp xúc, relay, bộ điều khiển, biến tần (tùy loại) và hệ thống dây dẫn, mạch điện. Đồng thời, còn có các bộ phận bảo vệ quá dòng, quá nhiệt nhằm đảm bảo an toàn trong quá trình vận hành.

Cấu trúc của tủ thường được thiết kế nhỏ gọn, thuận tiện lắp đặt và bảo trì. Chất liệu vỏ tủ thường dùng thép hoặc tủ nhựa cách điện cao, chống bụi, chống ẩm, phù hợp với môi trường công nghiệp khắc nghiệt.

Các chức năng chính của tủ sao tam giác

Chức năng bảo vệ quá tải, quá nhiệt, chống quá dòng là các tính năng cơ bản của tủ điện sao tam giác. Bên cạnh đó, khả năng điều chỉnh thời gian chuyển đổi chế độ sao – tam giác, tích hợp các điểu khiển tự động hoặc bằng tay giúp tối ưu hóa hiệu quả vận hành.

Tùy theo từng ứng dụng, tủ sao tam giác còn có thể tích hợp các cảm biến, các mô-đun điều khiển mở rộng để nâng cao khả năng tự chẩn đoán, cảnh báo sự cố và tự động bay bẫy các lỗi phát sinh.

Lợi ích của việc sử dụng tủ sao tam giác

Việc sử dụng tủ sao tam giác không chỉ giúp hạn chế dòng khởi động để bảo vệ thiết bị, mà còn giảm thiểu chi phí vận hành lâu dài. Đồng thời, việc điều chỉnh quá trình khởi động, dừng tự động hoặc thủ công dễ dàng hơn rất nhiều, giúp nâng cao năng lực kiểm soát hệ thống.

Ngoài ra, tủ điện sao tam giác còn giúp giảm thiểu các tác nhân gây hư hỏng do khởi động trực tiếp, kéo dài tuổi thọ của động cơ, giảm thiểu các chi phí sửa chữa và bảo trì không cần thiết.

Tủ điện sao tam giác – các lưu ý khi thiết kế

Tủ điện sao tam giác là thiết bị điện phối hợp các mạch điều khiển tự động hoặc thủ công để thiết lập chế độ kết nối của động cơ theo dạng sao hoặc tam giác tùy theo yêu cầu vận hành của hệ thống. Trong nhiều hệ thống điều khiển công nghiệp, tủ điện sao tam giác đóng vai trò trung tâm, là “bộ não” kiểm soát toàn bộ quá trình khởi động và dừng của các thiết bị động cơ.

Chức năng chính của tủ điện sao tam giác

Chức năng tổng thể của tủ điện sao tam giác là điều khiển quá trình chuyển đổi mạch điều khiển, bảo vệ quá tải, quá nhiệt, và các chức năng cảnh báo. Ngoài ra, tủ còn có khả năng tích hợp các chế độ điều khiển tự động, bán tự động, hoặc thủ công.

Trong hệ thống, tủ điện sao tam giác giúp giảm dòng khởi động, giảm tổn thất năng lượng, và bảo vệ thiết bị khỏi các tác nhân gây hư hỏng, đồng thời tối đa hóa hiệu quả vận hành của hệ thống.

Các tính năng nổi bật của tủ điện khởi động sao tam giác

Các tủ điện khởi động sao tam giác hiện nay thường có nhiều tính năng vượt trội như:

Tích hợp bộ điều khiển PLC cho khả năng tự động vận hành.
Hệ thống bảo vệ chống quá dòng, quá nhiệt, ngắn mạch.
Chức năng điều chỉnh thời gian chuyển đổi tự động.
Dễ dàng thao tác thủ công bằng nút nhấn hoặc qua phần mềm điều khiển từ xa.

Lựa chọn tủ điện sao tam giác phù hợp

Việc chọn tủ điện sao tam giác phù hợp dựa vào các yếu tố như công suất động cơ, môi trường vận hành, yêu cầu về tự động hóa, và chi phí đầu tư. Đối với các hệ thống lớn, việc sử dụng các tủ điện điều khiển tự động, có tích hợp các cảm biến là ưu điểm vượt trội giúp nâng cao hiệu quả hệ thống.

Mạch sao tam giác – mạch tối ưu bachkhoatech sử dụng

Mạch sao tam giác là bộ phận cốt lõi, giúp thực hiện quá trình kết nối giữa chế độ sao và tam giác của động cơ. Một mạch sao tam giác chuẩn xác sẽ đảm bảo quá trình chuyển đổi đúng, an toàn và tối ưu, giảm thiểu các rủi ro trong quá trình vận hành.

Cấu trúc của mạch sao tam giác

Mạch sao tam giác bao gồm các thành phần như relay trung gian, rơle tiếp xúc, bộ điều khiển, và các mạch bảo vệ. Nó được thiết kế để tự động hoặc thủ công chuyển đổi chế độ sao – tam giác đúng lúc, đảm bảo quá trình vận hành liên tục và ổn định.

Mạch sao tam giác thường có sơ đồ điện khá đơn giản, gồm các tiếp điểm, relay, và các nút điều khiển. Được thiết kế phù hợp với tiêu chuẩn an toàn, giúp dễ dàng lắp đặt và bảo trì.

Nguyên lý hoạt động của mạch sao tam giác

Khi khởi động, relay thường sẽ kích hoạt chế độ sao, giúp giới hạn dòng khởi động và giảm tải cho động cơ. Sau khi động cơ đạt tốc độ ổn định, relay sẽ lập trình hoặc thủ công chuyển sang chế độ tam giác để động cơ hoạt động với công suất tối đa. Quá trình này giúp tiết kiệm năng lượng, giảm thiểu hư hỏng thiết bị.

Ưu điểm của mạch sao tam giác

Tối ưu hóa dòng khởi động, giảm tác động tiêu cực tới hệ thống cấp nguồn. Dễ dàng thao tác, cài đặt thời gian chuyển đổi phù hợp với từng loại động cơ. Giảm thiểu rủi ro ngắn mircuit hoặc quá nhiệt do quá tải trong quá trình chuyển đổi.

Tối ưu hóa mạch sao tam giác trong thực tế

Trong thực tế, việc thiết kế mạch sao tam giác cần chú ý đến các yếu tố kỹ thuật như phân phối dòng điện, bảo vệ quá tải, và khả năng tự chẩn đoán lỗi. Áp dụng các phần mềm mô phỏng điện tử có thể giúp kiểm tra và tối ưu hệ thống trước khi thi công.

Kết luận

Tủ khởi động sao tam giác là thành phần không thể thiếu trong các hệ thống điều khiển động cơ công nghiệp hiện nay, giúp giảm dòng khởi động, bảo vệ động cơ, đồng thời tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị. Các loại tủ sao tam giác, tủ điện sao tam giác và tủ điện khởi động sao tam giác ngày càng đa dạng, phù hợp với các nhu cầu khác nhau của doanh nghiệp.

Việc hiểu rõ mạch sao tam giác cũng như ứng dụng của chúng sẽ giúp kỹ sư và kỹ thuật viên tối ưu hóa hệ thống, đảm bảo vận hành trơn tru, an toàn và hiệu quả. Từ sự lựa chọn thiết bị phù hợp đến thiết kế mạch tối ưu, tất cả đều góp phần nâng cao năng suất sản xuất và giảm thiểu chi phí bảo trì, sửa chữa trong dài hạn.
