Đầu Cân XK3101K – Cài Đặt XK3101K Từ A – Z

Bạn vừa mua đầu cân XK3101K nhưng chưa biết cách cấu hình ra sao? Từ việc đấu nối loadcell, thiết lập thông số hiển thị, truyền thông RS232/RS485 cho đến hiệu chuẩn chuẩn xác… tất cả sẽ được hướng dẫn chi tiết trong bài viết “Cài đặt XK3101K từ A – Z”. Chỉ cần vài bước đơn giản, bạn sẽ làm chủ hoàn toàn thiết bị cân công nghiệp này!

Giới thiệu chung XK3101K

Đầu cân XK3101K là thiết bị hiển thị và điều khiển cân do hãng Keli sản xuất – thương hiệu hàng đầu về cảm biến và thiết bị cân điện tử tại Trung Quốc. Với thiết kế nhỏ gọn, vỏ hợp kim nhôm bền chắc, XK3101K được ứng dụng rộng rãi trong các hệ thống cân đóng bao, cân mẻ, trạm trộn bê tông, cân băng tải và nhiều dây chuyền sản xuất tự động hóa.

Thiết bị không chỉ đảm bảo độ chính xác cao, mà còn tích hợp nhiều tính năng thông minh, giúp người vận hành dễ dàng kiểm soát và kết nối với các hệ thống PLC, HMI, SCADA.

Đặc điểm nổi bật của đầu cân XK3101K

1. Thiết kế bền bỉ – tiện dụng

• Vỏ hợp kim nhôm, chống bụi, chống oxy hóa.
• Kích thước gọn (87 × 172 × 105 mm), dễ dàng lắp âm tủ điện.
• Màn hình LED đỏ sắc nét, hiển thị rõ trong mọi môi trường ánh sáng.

2. Độ chính xác cao

• Bộ chuyển đổi A/D 24-bit cho độ phân giải tới 1/1.000.000.
• Số chia (division) linh hoạt từ 1.000 – 10.000.
• Tốc độ cập nhật dữ liệu lựa chọn: 6.25 / 12.5 / 25 / 50 lần/giây.

3. Kết nối mạnh mẽ – đa dạng tín hiệu

• Hỗ trợ RS232 và RS485, tốc độ truyền 1200 – 19200 bps.
• Ngõ ra analog tùy chọn: 0–20 mA, 4–20 mA, 0–5 V, 0–10 V.
• Tích hợp 6 tiếp điểm điều khiển (relay + analog) để vận hành thiết bị ngoại vi.

4. Linh hoạt trong hiệu chuẩn

• Hỗ trợ 3 phương pháp hiệu chuẩn khác nhau, dễ thao tác.
• Có thể kết nối tối đa đến 8 loadcell 350 Ω.
• Nguồn cấp 110–220 V, công suất tiêu thụ chỉ khoảng 6 W.

Thông số kỹ thuật của đầu cân XK3101K

Thông số	Giá trị
Bộ chuyển đổi A/D	24-bit
Độ phân giải	1/1.000.000
Số chia	1.000 – 10.000
Tốc độ cập nhật	6.25 / 12.5 / 25 / 50 lần/giây
Giao tiếp	RS232, RS485
Ngõ ra Analog	0–20 mA, 4–20 mA, 0–5 V, 0–10 V
Ngõ ra điều khiển	6 tiếp điểm (Relay + Analog)
Nguồn cấp	110–220 VAC
Công suất tiêu thụ	~6 W
Số loadcell hỗ trợ	8 loadcell 350 Ω
Kích thước	87 × 172 × 105 mm
Trọng lượng	~1.5 kg

Hướng dẫn hiệu chuẩn đầu cân XK3101

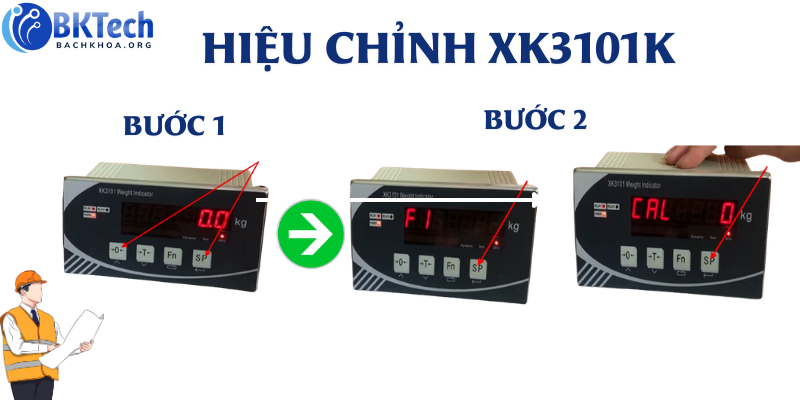

Bước 1: Để tiến hành hiệu chuẩn, trước hết cần cắm rắc calip vào cổng Serial Communication phía sau đầu cân. Sau đó, người vận hành nhấn đồng thời hai phím 0 và Fn. Lúc này, màn hình sẽ hiển thị ký hiệu F1, cho biết thiết bị đã vào chế độ cài đặt.

Bước 2: Khi nhấn phím SP, màn hình sẽ hiển thị dòng chữ Cal 0, cho biết cân đã sẵn sàng cho bước hiệu chuẩn. Tiếp tục nhấn phím SP, màn hình sẽ chuyển sang hiển thị d1. Đây chính là bước nhảy nhỏ nhất của cân (độ chia nhỏ nhất). Người dùng có thể thay đổi giá trị này bằng phím Fn.

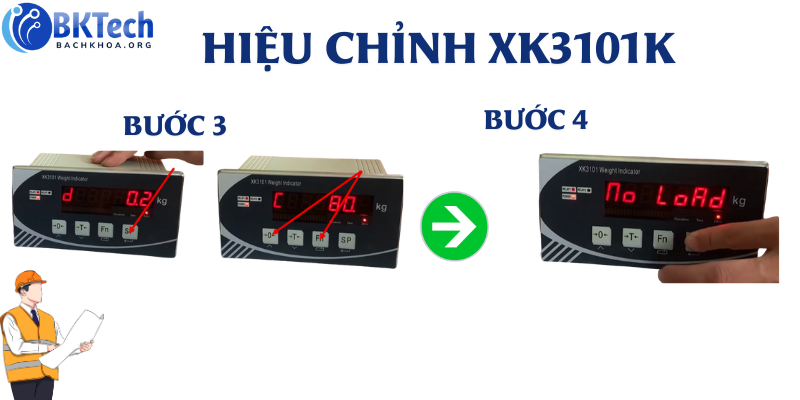

Bước 3: Nhấn phím SP thêm lần nữa, màn hình sẽ hiển thị Cxxx, trong đó xxx là khối lượng lớn nhất mà cân có thể đo được. Tại bước này, dùng phím Fn và 0 để thay đổi sao cho đúng với tải trọng tối đa của cân (ví dụ: C300 nghĩa là 300kg).

Bước 4: Sau khi đặt được giá trị tải lớn nhất, nhấn SP để chuyển sang chế độ hiệu chuẩn không tải. Lúc này, màn hình sẽ hiển thị chữ noload, yêu cầu cân phải ở trạng thái tĩnh và không có vật gì trên bàn cân.

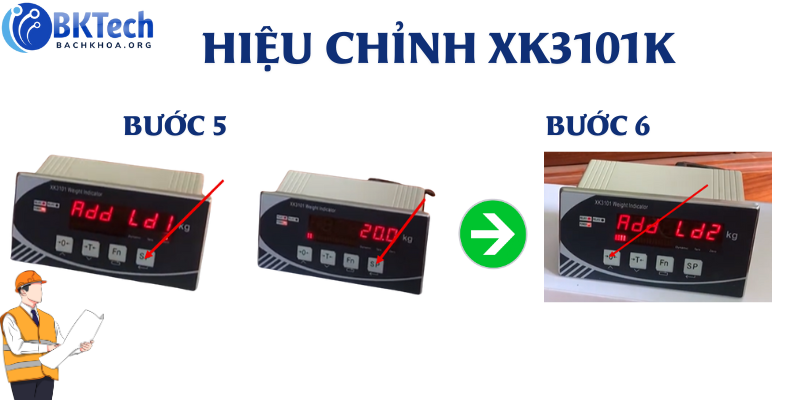

Bước 5: Khi cân ổn định, nhấn SP. Màn hình sẽ hiện các dấu gạch ngang _____, sau một lúc sẽ hiển thị Add ld1. Đây là bước yêu cầu đặt tải chuẩn lên bàn cân. Sau khi đặt quả cân chuẩn (ví dụ: 100kg), nhấn SP, màn hình sẽ hiện một giá trị mặc định (ví dụ: 300). Người vận hành cần dùng phím Fn và 0 để chỉnh về đúng giá trị của tải chuẩn (ví dụ: 100). Khi màn hình ổn định, nhấn SP để xác nhận, cân sẽ chuyển sang hiển thị Add ld2.

Bước 6: Cuối cùng, nhấn phím 0 để kết thúc quá trình hiệu chuẩn. Như vậy, đầu cân đã được nhận biết đúng tải trọng và sẵn sàng hoạt động.

Hướng dẫn điều chỉnh rơ-le

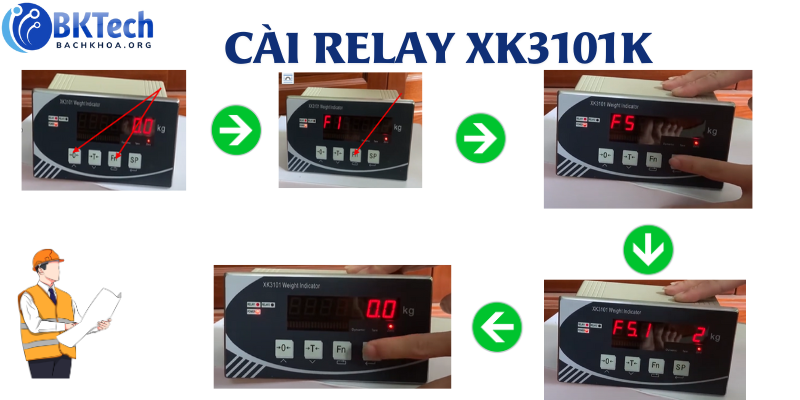

Bước1: Để điều chỉnh rơ-le, trước tiên cần nhấn đồng thời hai phím Fn và 0. Khi màn hình hiển thị F1, dùng phím Fn để di chuyển đến F5, sau đó nhấn phím SP để vào mục cài đặt rơ-le.

Bước 2: Trong chế độ này, màn hình sẽ hiển thị F5.1. Nếu F5.1 = 0, nghĩa là rơ-le không hoạt động. Nếu chọn F5.1 = 1, rơ-le sẽ hoạt động theo chế độ giới hạn trên và dưới. Cụ thể, rơ-le 1 sẽ đóng khi khối lượng nhỏ hơn hoặc bằng giá trị đặt trước (Out1), và sẽ mở ra khi khối lượng lớn hơn Out1. Ngược lại, rơ-le 2 sẽ mở khi khối lượng nhỏ hơn giá trị Out2, và sẽ đóng lại khi khối lượng lớn hơn hoặc bằng Out2.

Bước 3: Nếu chọn F5.1 = 2, rơ-le sẽ hoạt động theo chế độ giá trị cố định. Trong trường hợp này, rơ-le 1 sẽ mở khi khối lượng nhỏ hơn hoặc bằng giá trị Out1, và đóng khi vượt quá Out1. Rơ-le 2 cũng hoạt động tương tự, mở khi nhỏ hơn Out2 và đóng khi bằng hoặc lớn hơn Out2.

Bước 4: Khi ở màn hình cân bình thường, người dùng có thể nhấn phím SP để nhập giá trị ngưỡng cho Out1 và Out2, nhằm xác định điểm đóng/mở của rơ-le.

FAQ – Câu hỏi xoay quanh đầu cân XK3101K

Bạn đang quan tâm đến đầu cân XK3101K nhưng còn nhiều băn khoăn? Liệu thiết bị này có kết nối được PLC, hiển thị lên màn hình LED lớn hay độ chính xác ra sao? Đừng lo – tất cả câu hỏi thường gặp về XK3101K sẽ được giải đáp ngay dưới đây!

Đầu cân XK3101K có hỗ trợ truyền thông với PLC không?

Đầu cân XK3101K có thể truyền thông với PLC của nhiều hãng phổ biến như: Siemens, Mitsubishi, Omron, Delta,… thông qua RS485/232. Dưới đây là hướng dẫn cài đặt đầu cân XK3101K để truyền thông RTU đã được BachKhoaTech nghiên cứu từ Manual XK3101K:

Cài đặt truyền thông đầu cân XK3101K theo mục 8 trong Manual.

• Bước 1: Nhấn 2 phím Fn và 0 cùng 1 lúc để xuất hiện chữ F1 trên màn hình.
• Bước 2: Nhân phím Fn để chuyển tới mục F3.
• Bước 3: Nhân phím SP và chuyển tới mục F3.1. Ta cài đặt tốc độ truyền ở mức cao nhất 19200 (tức F3.1 = 4).
• Bước 4: Nhấn SP để xác nhận và chuyển tới mục Cài đặt F3.2 để lựa chọn chế độ truyền thông MODBUS RTU – ta chọn F3.2=0 vì chế độ này có tốc độ truyền cao, nhận lệnh theo dạng thanh ghi – đơn giản – dễ dùng.
• Bước 5: Chuyển tới mục F3.3 và lựa chọn địa chỉ cho đầu cân.
• Bước 6: F3.4 cài bằng 0 để truyền dữ liệu trọng lượng.
• Thanh ghi cụ thể là: 40001

ĐỌC THÊM: HƯỚNG DẪN TRUYỀN THÔNG RTU PLC VỚI XK3101K

Có thể xuất tín hiệu cân lên màn hình LED lớn không?

Đầu cân XK3101K hoàn toàn có thể xuất tín hiệu cân lên màn hình LED lớn – đây cũng là một trong những ứng dụng phổ biến nhất của thiết bị này trong nhà xưởng, kho bãi hoặc các hệ thống cân công nghiệp.

Cách thực hiện:

Kết nối trực tiếp từ XK3101K sang màn hình LED

• • XK3101K có cổng RS232/RS485 để truyền dữ liệu ra ngoài.

  • Chỉ cần màn hình LED bạn dùng hỗ trợ nhận tín hiệu từ cổng này (thường là dạng chuỗi ASCII hoặc Modbus RTU), thì số cân sẽ hiển thị trực tiếp.

  • Ưu điểm: nhanh, đơn giản, không cần PLC trung gian.

XK3101K bao nhiêu tiền?

Đầu cân XK3101K khá phổ biến tại thị trường Việt Nam với giá giao động từ 3.500.000 – 3.900.000 VNĐ. Nếu bạn đang tìm kiếm 1 đơn vị cung cấp đầu cân XK3101K và các thiết bị liên quan tới ngành tự động hóa – lĩnh vực cân trộn hãy liên hệ với BachKhoaTech để được hỗ trợ tốt nhất.

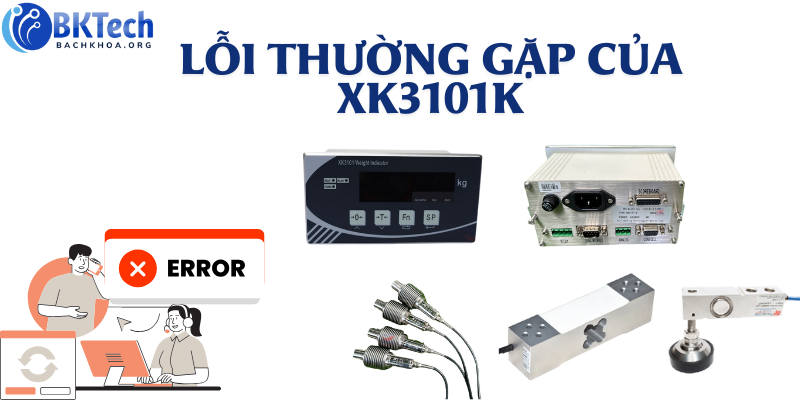

Màn hình đầu cân bị mờ, chập chờn khi kết nối phải làm sao?

Màn hình hiển thị trên đầu cân bị mờ hay chập chờn có thể đến từ nhiều nguyên nhân khác nhau. Dưới đây là một số lỗi và cách khắc phục, cụ thể:

1. Nguồn cấp không ổn định
   • Bộ nguồn đầu cân yếu, sụt áp khi cấp cho loadcell.
   • Cắm thêm nhiều loadcell vượt quá khả năng cấp dòng của đầu cân → gây mờ màn hình, reset liên tục.
2. Loadcell bị chập hoặc rò
   • Dây loadcell bị ẩm, nước vào, làm chập mạch → kéo tụt áp nguồn.
   • Điện trở giữa các chân (E+, E-, S+, S-) không đúng chuẩn → gây ngắn mạch nhẹ.
   • Loadcell hỏng cuộn điện trở bên trong → tiêu hao dòng quá mức.
3. Cáp tín hiệu bị lỗi
   • Dây tín hiệu bị dập, đứt ngầm, chạm chập với vỏ kim loại.
   • Dây nối đất không đúng → gây rò điện, làm màn hình chập chờn.
4. Đầu cân bị lỗi phần cứng
   • Bộ nguồn đầu cân (IC nguồn, tụ lọc) xuống cấp.
   • Bo mạch hiển thị bị ẩm, oxy hóa hoặc tụ điện yếu → khi gắn loadcell thì không đủ điện áp để hiển thị sáng.

 Cách xử lý kiểm tra

• Tháo loadcell ra, bật riêng đầu cân → nếu màn hình sáng bình thường → lỗi do loadcell hoặc dây.
• Đo điện trở loadcell bằng đồng hồ (như phần mình hướng dẫn ở trên). Nếu chập → loadcell hỏng.
• Nếu dùng nhiều loadcell (cân sàn, cân bồn) → thử rút từng cái ra để xem cái nào gây sụt nguồn.
• Nếu không phải do loadcell → kiểm tra lại nguồn cấp đầu cân hoặc thay thử bộ hiển thị khác.

ĐỌC THÊM: Chọn Sai Loadcell – Nguyên Nhân Hàng Đầu Khiến Kết Quả Cân Không Chính Xác

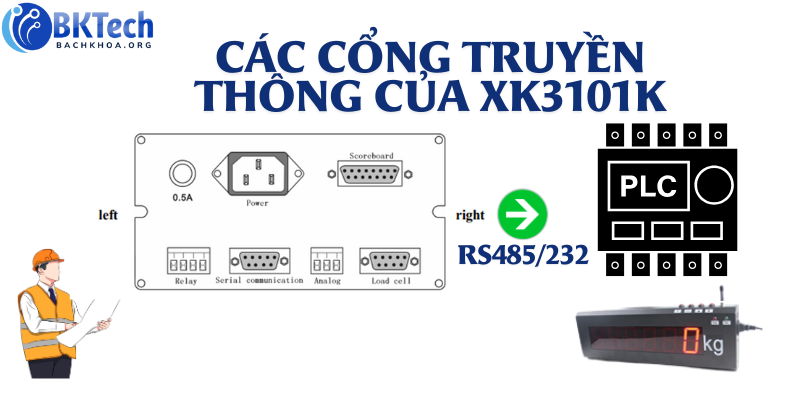

Các cổng truyền thông trên XK3101K

Để tích hợp vào hệ thống tự động hóa hay hiển thị dữ liệu trên nhiều thiết bị khác nhau, các cổng truyền thông đầu cân XK3101K chính là yếu tố quan trọng bạn cần nắm rõ. Vậy XK3101K hỗ trợ những chuẩn kết nối nào, phù hợp cho ứng dụng ra sao? Hãy cùng tìm hiểu chi tiết ngay dưới đây:

1. RS232

• Là cổng cơ bản, có sẵn hầu hết trên các phiên bản.

• Khoảng cách truyền ngắn (≤ 15 m).

• Thường dùng để kết nối máy tính, máy in, hoặc màn hình LED đặt gần đầu cân.

• Giao thức: xuất chuỗi ASCII (Print/Continuous) hoặc Modbus RTU (tùy phiên bản).

2. RS485

• Tùy phiên bản mới có (thường là option hoặc bản XK3101K3, XK3101K9…).

• Khoảng cách truyền xa (lên tới 1000 m).

• Hỗ trợ mạng nhiều thiết bị (1 master – N slave) → rất tiện để kết nối PLC, HMI, SCADA.

• Giao thức phổ biến: Modbus RTU.
